LRA 1200 - Absaugsystem für hohe Lötrauchmengen

Mobile Lötrauchabsaugung (solder fume extraction) LRA 1200 MD K filtert Feinstaub, Partikel <0,3 µm und organische Dämpfe in fünf Stufen; Abscheiderate > 99 %, HEPA H13, Aktivkohle 8 kg, Wechselfiltersystem.

Das mobile Absaug‑ und Filtersystem LRA 1200 MD K erfasst Lötrauchemmissionen direkt an Spitze, Haube oder Absaugarm und führt sie einem fünfstufigen Speicherfiltersatz zu. Ein druckstarker Ventilator erzeugt einen stabilen Volumenstrom, der Feinstaub, Flussmittelreste sowie gas‑ und dampfförmige Verbindungen sicher in den geschlossenen Filterkreislauf transportiert. Metallgestrick‑ und G4‑Z‑Line‑Vorfilter separieren Grobpartikel, ein F7‑Z‑Line‑Element reduziert Feinstaubbelastung, bevor ein H13‑HEPA‑Schwebstofffilter Partikel <0,3 µm mit einer Abscheiderate deutlich größer 99 % entfernt. Eine 8 kg Aktivkohlekassette adsorbiert organische Dämpfe und Gerüche.

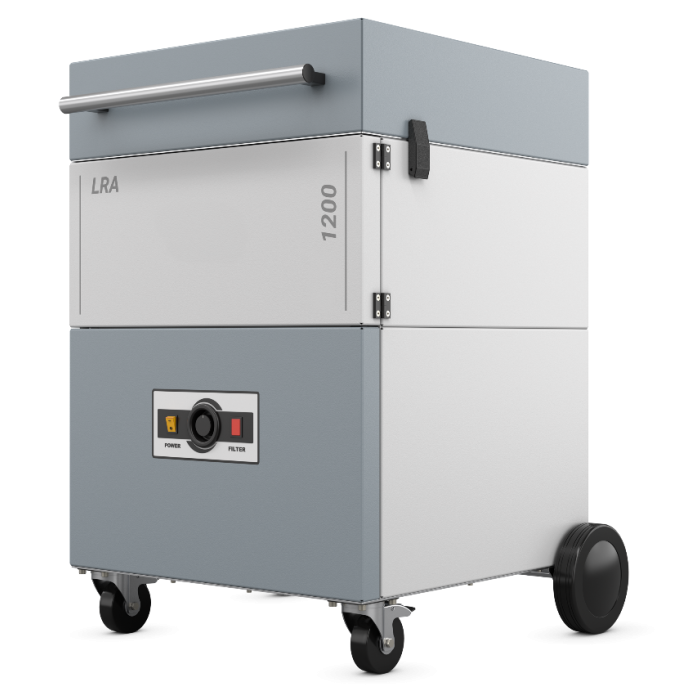

Geräterollen, kompaktes Stahlblechgehäuse und frontseitige Bedienelemente erleichtern den Standortwechsel zwischen Handlötstation, Roboterzelle oder Sonderarbeitsplatz. Die pulverbeschichtete Oberfläche widersteht Flussmitteldämpfen und mechanischer Beanspruchung. Ein optischer Partikelfilter‑Belastungsindikator signalisiert den optimalen Wechselzeitpunkt; das werkzeuglose Wechselfiltersystem minimiert Stillstandszeiten und verhindert Einbaufehler.

Die optionale SUB‑D9‑Schnittstelle liefert Betriebs‑ und Filterstatus als Fern‑Ein/Aus‑Signal an SPS, Roboter oder Monitoring‑Software; damit lässt sich die Lötrauchabsaugung prozessgesteuert aktivieren. Hohe Druckreserve hält die Absaugleistung auch bei langen Schlauchstrecken konstant, mehrere Erfassungspunkte lassen sich ohne Rückströmrisiko koppeln. Die gereinigte Luft kann aufgrund des hohen Reinigungsgrads in den Arbeitsraum zurückgeführt werden, was Heiz‑ und Kühlenergie spart.

Physikalische Adsorption im Aktivkohleblock bindet Gase ohne chemische Reaktion. Die Filterkonstruktion ist auf den Nennvolumenstrom des Geräts ausgelegt; die Kontaktzeit wurde für ein mittleres Adsorptionsverhalten dimensioniert. Nach Sättigung wird der komplette Filtersatz ULT 02.1.620 ausgetauscht, wodurch ein gleichbleibend hoher Reinigungsgrad erhalten bleibt. Die mehrfache Luftreinigung verhindert Sekundärbelastungen, und durch das Speicherfilterkonzept werden belegte Elemente staubfrei entsorgt. Das vorgelagerte Sublimations‑Metallgestrick filtert klebrige Aerosole, verhindert Kondensatbildung im Filterpaket und sichert eine gleichmäßige Strömungsverteilung über alle nachfolgenden Stufen; dadurch verlängert sich die Standzeit der HEPA‑Kassette nachhaltig.
